このコーナーでは、週替わりでおすすめのレイアウトプランをご紹介します。
週末にNゲージを走らせて楽しもう!

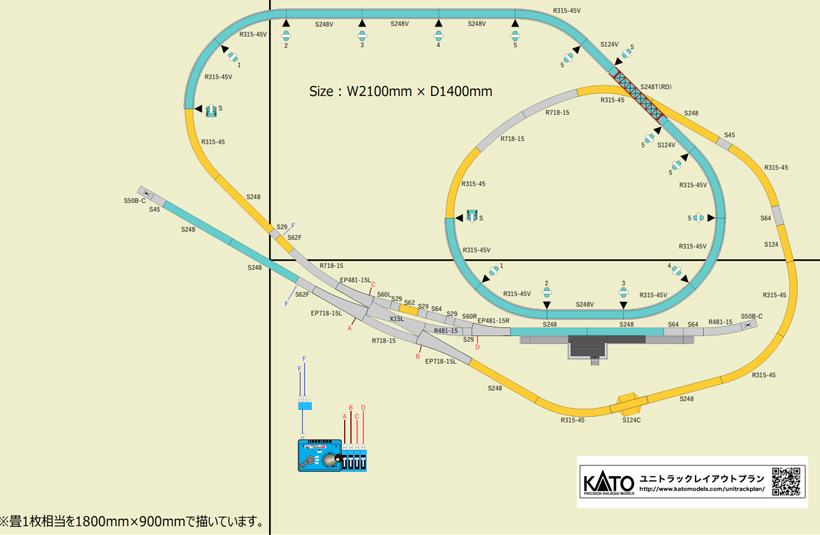

M1とV2に単品を加えた線形に本線がスルーできる配線のスイッチバック式の駅をメインに据えたプランです。駅通過時は、スイッチバックに進入せずそのまま本線を通過します。

列車の運行方法
◎駅通過運転
 → エンドレス上のポイントを本線方向(直線側)に開通させておく
◎駅停車(時計回り=右下方向から)
 ① エンドレス上のポイントを分岐方向(左側)に、待避線のポイントを本線方向に開通させておく
   → 左側の待避線に入って停車
 ② 待避線のポイントを分岐方向(左側)に、駅のポイントを本線方向(直線側)に開通させる
   → 進行方向を逆向きにして発車させて駅に停車
 ③ 駅のポイント、エンドレス上のポイントをそれぞれ分岐方向(左側)に開通させる
   → 進行方向を逆向きにしてエンドレスに向けて発車させる
  ※エンドレス上を反時計回りで運転している場合は上記①〜③を逆に行います。

◆プランデータをPDFにて配布中です
  レイアウトプラン図
  パッケージリスト(製品パッケージの必要数)
  パーツリスト(線路の種類と必要数)
  共通パーツ記号表

(更新:2014年4月7日)
