ユニトラック レイアウトプラン

鉄道模型の魅力の中でも、走らせる楽しさは格別。自分好みの運転を楽しめるレイアウトが設置できれば、その喜びもさらに広がります。
この「ユニトラックレイアウトプラン」のコーナーでは、いろいろなレイアウトプランを紹介して、あなたのプラン設定に役立てていただきたいと願っております。
お気に入りのプランが見つかりましたら、そのまま線路を設置したり、そのプランをヒントに展開したり・・・
ぜひチャレンジしてみてください。


前 <<INDEX010203040506>> 次
 プラン03-1 : コンパクトプラン
プラン13
pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF
コンパクトなR150曲線を含むCV1を用い、900×600mmのサイズにおさめたプランです。

コンパクトながらも5つのポイントがあり、2箇所で列車交換が可能で複雑な線路配置になっています。

片方は駅、もう片方を信号所とし、中央に道路を配することで視覚的に分離するイメージです。

◇おすすめの列車
叡山電鉄「きらら」
富山ライトレール TLR0600
富山市内環状線 セントラム

◆サイズ:約900mm×600mm



 プラン03-2 : 臨港線
プラン14
pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF

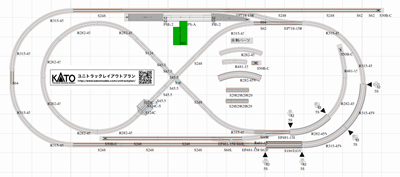

臨港線をイメージしたプランです。

20m級車両も走行できるエンドレスと貨物線を組み合わせています。

電車と貨物の2本の列車を使った変化のある運転を楽しめます。

海上を通る部分には高架線路を使用して変化を付けています。

◇おすすめの列車
キハ20
キハ30・35系
E127系
通勤電車103系
貨物列車セットEF65

◆サイズ:約2100×900mm



 プラン03-3: 風光明媚なローカル線

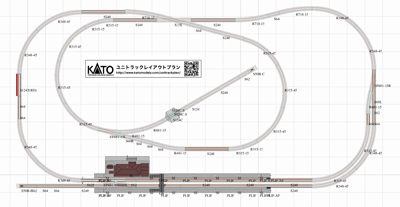

プラン03-3pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


山と渓谷を巡る鉄道をイメージしています。

エンドレスをひとひねりして折りたたんだ本線でロングランが楽しめるプランです。

本線にはわずかに高低差を設けて変化を付けると良いでしょう。

◇おすすめの列車
EF510+E26系「カシオペア」
113系
SLばんえつ物語
SL列車セット

◆サイズ:約2100×1100mm



 プラン03-4 : 工場地帯の貨物線
プラン03-4pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF

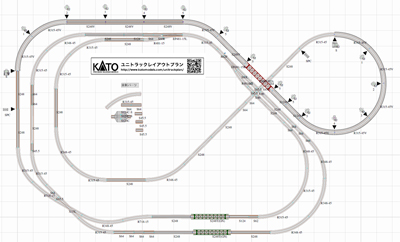

海岸近くの町工場地帯、大小の工場や倉庫、運河や産業道路などが連なる向こうに貨物列車が見え隠れする風景をイメージしています。

平面交差を使用したロングラン向けエンドレスプランです。

◇おすすめの列車
通勤電車103系
貨物列車セットEF15
タキ1000EF64

◆サイズ:約2400×1500mm



 プラン03-5: オーソドックスな複線エンドレスプラン

pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


複線エンドレスに終着駅、ヤードに通じる支線を加えたオーソドックスなプランです。

支線は外回り線、内回り線のいずれともスムーズに連絡できる線路配置をとっています。

自動踏切Sも配置してアクセントにしています。

◆サイズ:約1800×900mm



 プラン03-6 : 2つの終着駅とリバース線を持つエンドレスプラン


pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


高度な運転が可能なリバース付プランです。

リバース線を通って戻る支線の運転と、外側エンドレスを周回する本線の運転が別々に行えます。

地上エンドレスは街中、奥の高台部分はローカルな雰囲気でまとめて変化をつけます。



※リバース線は適切なタイミングでパワーパックの逆転スイッチを操作することが必要です。

 リバース線の走行には逆転スイッチが2つ付いたパワーパックハイパーDを用いるのが便利です。

◆サイズ:約1800×900mm



 プラン03-7 : 動力近代化途上の活気ある鉄道シーンを再現するプラン

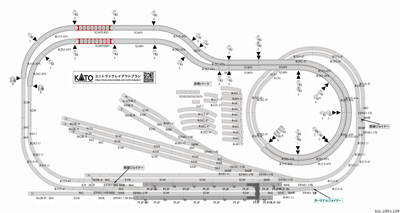

pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


進行方向に関わらず駅に停車している列車の機関車がスムーズに機関区に出入りできる配置にしています。

本線には高架線が連続し、前近代的な幹線鉄道のイメージを彷彿とさせます。

◆サイズ:約2400×1200mm



 プラン03-8 : 入り江を巡るローカル色豊かなプラン

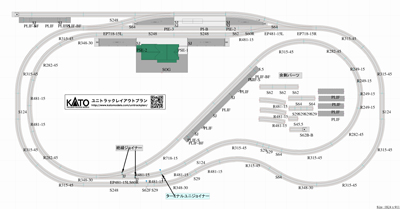

pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


外側エンドレスの周回運転と、リバース線を通って戻ってくる運転が楽しめます。

入り江の複雑な地形をなぞって走る線路を配置、トンネルを境にして景色を作り分けることなどで風景を演出します。

※リバース線は適切なタイミングでパワーパックの逆転スイッチを操作することが必要です。

 リバース線の走行には逆転スイッチが2つ付いたパワーパックハイパーDを用いるのが便利です。

◆サイズ:約1800×900mm

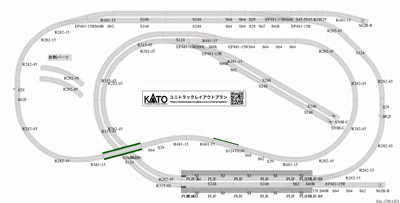

 プラン03-9 : 全盛期の炭鉱をテーマにしたプラン


pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


一ひねりした長いエンドレスに待避線を配しています。

中央の築堤上を走る緩やかなカーブを描いた線路を、長い炭鉱列車が身をくねらせて走る姿を演出します。

◆サイズ:約1800×900mm



 プラン03-10 : 山間を走る非電化亜幹線をテーマにしたプラン

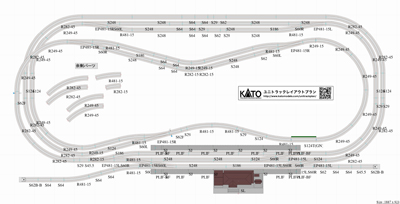

pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


一部複線のエンドレスに駅と信号所、ヤードを配し、複数の列車を入れ換えながら楽しめます。

ヤードはトンネル内に隠してしまい、列車を入れ換えて見た目の変化も楽しめます。

◆サイズ:約1800×900mm

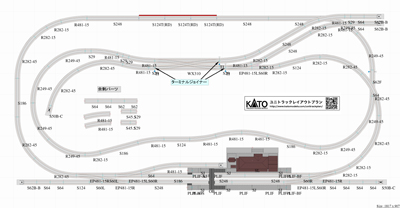

 プラン03-11 : 風景を楽しむ山岳をテーマにしたプラン


pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


一ひねりしたエンドレスにスイッチバックの信号場を配し、独特の運転を楽しむことが出来ます。

中央の山を境にして風景を二分し、山麓の駅と、山中の信号所を別々の雰囲気で表現します。

◆サイズ:約1800×900mm



 プラン03-12 : 地下ターミナルのある複線エンドレスプラン


pdf レイアウトプラン図 PDFパーツリストPDF共通パーツ記号表PDF


台枠は3層構造にし、複線エンドレスにヤード、地下ターミナルのある立体感のあるプランです。

4両程度の電車向けプランで、入換、発着を楽しめます。

◆サイズ:約1800×900mm
